В технических отделах нашей компании работают неравнодушные к своему делу геологи с опытом полевых изысканий, главной задачей которых является содействие пользователям Leapfrog Geo в решении их ежедневных задач, связанных с трехмерным моделированием.
Мы попросили их поделиться советами, которые могли бы помочь пользователям эффективно использовать свое время и извлекать максимальную пользу из своих моделей.
#1 Вам необходимо параллельно просматривать таблицы с данными и скважины в соседних окнах? Используйте инструмент Drillhole correlation (Корреляция скважин)
Возникли проблемы с корреляцией данных из-за низкого качества интеграции данных? При одновременном просмотре нескольких таблиц нередко возникают трудности. Инструмент Drillhole correlation (Корреляция скважин) позволяет просматривать и сравнивать несколько столбцов и скважин в двумерной проекции. Кроме того, это отличный способ сопоставлять любые выбранные группы / разделенные секции / интервалы с числовыми данными.
Чтобы воспользоваться этим инструментом, необходимо создать новый Drillhole Set (Набор скважин), в который будут включены все скважины, которые вам было бы интересно сопоставить друг с другом. Вы можете сделать это двумя способами.
Первый способ заключается в том, чтобы выбирать устья скважин в Рабочем окне по отдельности:
При втором способе необходимо выполнить разрез в Рабочем окне и нажать Select all visible collars (Выбрать все видимые устья скважины) (Ctrl+A):
При помощи этого Drillhole Set (Набора скважин) у вас появится возможность просмотреть выбранные скважины в двумерной проекции. Перетащите столбцы интересующих вас скважин во вкладку Correlation Set (Набор для корреляции) для их просмотра, и вы сможете изучать точечные данные по скважинам и данные по интервалам в соседних окнах для облегчения корреляции.
Инструмент Drillhole correlation (Корреляция скважин) также предоставляет вам несколько различных способов просмотра данных и работы с ними. К примеру, скважины можно сопоставлять по относительным высотным отметкам устьев, которые можно включать и отключать на панели инструментов.
Кроме того, при необходимости можно форматировать по своему усмотрению информацию в Header title (Заголовке) или отображать метки мощности по категориям для литологических и прочих категориальных данных. При работе с числовыми данными вы можете также добавлять цветовые палитры и метки с пользовательскими настройками, а к данным можно применить логарифмическое преобразование.
Также появилась возможность настроить ширину столбца, чтобы максимально использовать экран на вкладке Correlation (Корреляция). Можно сворачивать отдельные скважины, или же разворачивать и сворачивать все скважины, что позволяет отслеживать прогресс во время работы и убедиться, что вы просматриваете конкретные требуемые данные.
В завершение необходимо отметить наличие Depth filter (Фильтра глубины), а также то, что опция Apply to all (Применить ко всем) повышает уровень удобства для пользователей, и это означает, что данные бурения могут быть отображены в виде диаграммы согласно как истинной глубине по вертикали, так и глубине по стволу. При желании можно редактировать интервалы оси глубины, чтобы улучшить условия привязки.
Звучит неплохо, не так ли?
#2 Вам нужно сократить большие объемы данных в таблицах? Воспользуйтесь оператором нахождения модуля Modulo (%)
Вы знали, что символ процента (%) в Leapfrog Geo имеет две функции? Первая из них широко известна. Вы можете применять символ процента (%) в качестве значения при использовании подстановочных символов в Query Filter (Фильтре запроса).
К примеру, запрос HoleID LIKE EX19% выдаст перечень всех скважин, названия которых начинаются с «EX19», за которыми следуют любые прочие символы.
Вторая функция, которая известна в гораздо меньшей степени, подразумевает использование символа процента (%) в арифметических операциях по модулю. Операция по модулю позволяет найти остаток после деления одной величины на другую (и носит название «Modulo» или «Modulus»).
Возьмем две величины, не отрицательные или не равные нулю: A (делимое) и B (делитель). При делении A/B остаток обозначается как Modulo N, который также известен как Mod N. Результатом выполнения этой операции будет получение остатка, а не фактического целого от частного.
Такая операция по модулю весьма полезна при попытке проредить большие наборы данных. К примеру, необходимо оставить только каждую 5-ую, 10-ую или даже 50-ую точку.
При использовании операции по модулю ID%5=0 фильтр запроса в Leapfrog отбирает только каждое 5-ое значение. Каждой строке в таблице объекта присваивается уникальный идентификатор, и в ходе этой операции идентификатор каждой строки делится на назначенную величину (к примеру, на 5) и сохраняет частное с остатком, равным 0.
Примечание: Не поддавайтесь искушению и не пытайтесь использовать данный тип запроса при работе с топографическими поверхностями! Для упрощения больших наборов топографических данных в Triangulated Meshes (Триангулированных каркасных сетках) рекомендуем использовать Error Threshold (Пороговое значение погрешности), при котором исключаются точки, удаление которых не оказывает существенного влияния на форму поверхности.
Это позволит вам взглянуть на представленные в виде модели данные под совершенно другим углом, при этом информация, которую удается извлечь, как правило, оказывается весьма полезной.
#3 Хотите вывести искусство редактирования поверхностей на качественно новый уровень? Попробуйте использовать Boundary filter (Фильтр данных по границам)
Отключение Boundary filter (Фильтра данных по границам) позволяет Leapfrog использовать данные, выходящие за границы модели или границы разлома, чтобы отразить их влияние на поверхность. В случае, если поверхность не соответствует вашим ожиданиям, полезно помнить, что по умолчанию Boundary filter (Фильтр данных по границам) включен, и помочь вам может его отключение.
В изображении ниже на темно-синей поверхности не отображаются точки редактирования, которые были добавлены, чтобы удалить нежелательную прослойку голубого цвета, расположенную вдоль разлома.
Причина, по которой эти точки редактирования не отображаются, состоит в том, что в качестве верхней границы модели используется Topography (Топографическая поверхность), и по умолчанию модель отфильтровывает все значения за пределами этой границы.
Это значит, что добавленные точки не могут воздействовать на голубую поверхность геологической модели, пока мы не отключим Boundary filter (Фильтр данных по границам).
В Project Tree (Дереве проектов) двойным щелчком выберите нужную поверхность, перейдите во вкладку Surfacing (Настройка поверхностей) и в раскрывающемся меню Boundary filter (Фильтр данных по границам) выберите Off (Отключить).
После этого Leapfrog будет использовать точки данных за пределами модели (или ограниченного разломами блока), чтобы учесть их влияние на геологическую модель (см. изображения Before (До) и After (После) ниже):
Здесь представлено, каким образом срез выглядит в своем исходном виде после отключения Boundary filter (Фильтра данных по границам):
Данная функция особенно полезна, когда необходимо проконтролировать, какие разности находятся между блоками, ограниченными разломами. При наличии группы даек, внедрение которых произошло после образования разлома, вы можете отключить Boundary filter (Фильтр данных по границам) специально для этих групп даек, тогда они будут выглядеть ненарушенными разломом и не будут прерываться в местах прохода через ограниченный разломами блок.
Внесите границы и все вводные данные, касающиеся проблемной поверхности, в Рабочее окно и проверьте, находятся ли данные внутри границ.
При наличии данных за пределами границ может потребоваться отключить Boundary filter (Фильтр данных по границам) либо изменить его настройки, чтобы применить конкретные вводные данные к поверхности.

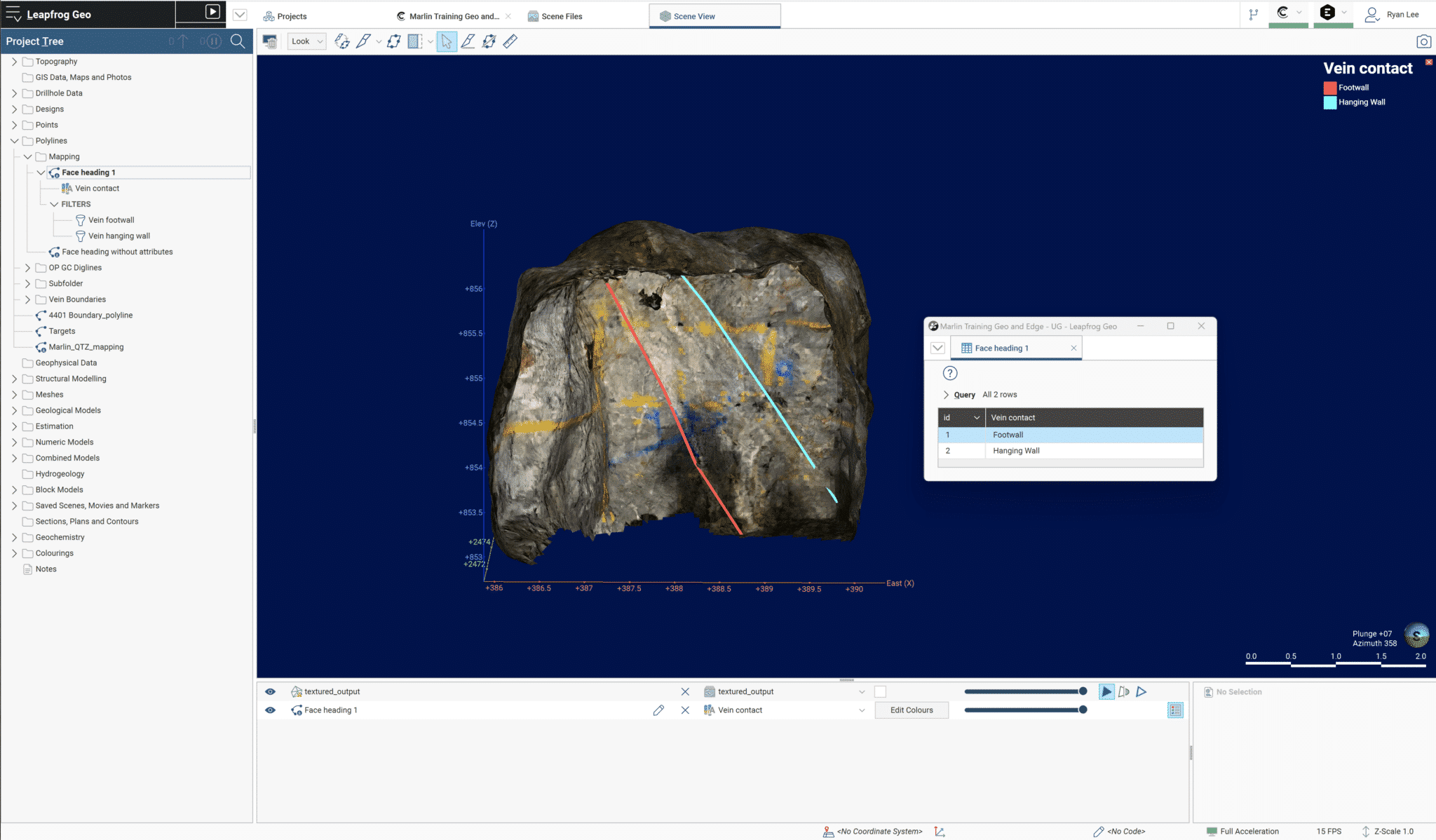

#4 Потеряли инструмент Slicer (Срез) при редактировании двумерных полилиний? Установите Slicer (Срез) на выбранную двумерную линию
Двумерная линия проведена, теперь необходимо вернуться к редактированию, но вы не можете вспомнить, как располагался Slicer (Срез)? К счастью, имеется быстрый и простой способ установить Slicer (Срез) на выбранную двумерную линию.
Сначала вернитесь к изначальной ориентации среза, чтобы редактировать полилинию, исключив смещение каких-либо вершин за границы среза.
Затем двойным щелчком мыши выберите линию и нажмите на панели инструментов кнопку Set the slicer to the selected 2D line (Установить срез на выбранную двумерную линию) либо воспользуйтесь сочетанием клавиш Shift+W. Эта функция открывает Slicer (Срез) — или, если он уже открыт, повторно размещает его — таким образом, чтобы сориентировать его относительно полилинии.
Примечание: Эта функция работает только для двумерных полилиний, которые были начерчены на плоскости среза. Для трехмерных линий, которые были созданы непосредственно на объектах, эта кнопка деактивирована (отображается серым цветом).
Теперь вы сможете с легкостью перемещать вершины или сегменты линий, не опасаясь вывести их за пределы плоскости среза! И никаких сложностей!
Мы надеемся, что предложенные полезные советы позволят вам максимально полно задействовать потенциал Leapfrog Geo и ускорить ваши рабочие процессы таким образом, чтобы проводить меньше времени за обработкой данных и уделять больше времени интерпретации геологической информации.
