Con las mejoras de la herramienta de modelado de vetas, esta solución es más potente que nunca.
La herramienta de modelado de vetas de Leapfrog fue la primera del sector en aportar un modelado de vetas potente y fácil de usar. Esta herramienta —que ofrece un flujo de trabajo totalmente dinámico— se diseñó principalmente para el modelado de geometrías de vetas abiertas simples, tan solo porque son, en gran medida, las geometrías más comunes que tienen las vetas.
Sin embargo, nuestros usuarios necesitan aplicar la potencia del proceso de modelado de vetas a geometrías continuas más complejas, por ejemplo, horizontes replegados en cinturones metamórficos de alta concentración. Sobre todo en las minas subterráneas, es habitual que los pozos de perforación atraviesen varios pliegues del mismo horizonte de mineralización.
En la versión anterior, ayudamos a los usuarios modelar estas geometrías permitiéndoles crear planos de referencia complejos en la carpeta de mallas para aplicarlos a las vetas.
Ahora, desarrollamos esta capacidad con dos nuevas y magníficas características que incorporamos en la nueva versión.
Múltiples intersecciones de vetas por perforación

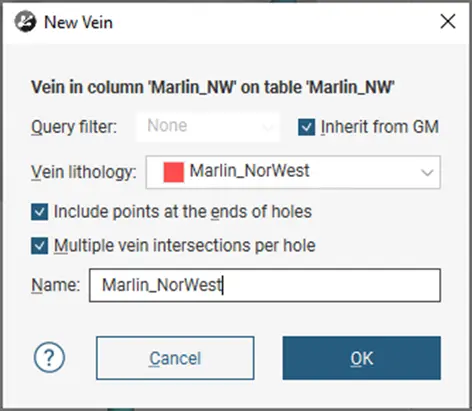

Aunque pequeña, esta sencilla opción en el cuadro de diálogo de creación de vetas aporta una importante mejora en el modelado de geometrías complejas de vetas.
Shape¿Para qué sirve esta opción? En resumen, al activar esta opción, se modifica el tratamiento de las intersecciones de vetas, por lo que se genera una clasificación de segmentos de vetas por cada intersección. Antes, la herramienta de vetas solo clasificaba los primeros y últimos segmentos de una perforación, pero dejaban sin clasificar los segmentos internos. A continuación, se ilustra ese cambio de comportamiento. La línea marrón ilustra la geometría general del pliegue.
Tenga en cuenta que los segmentos de las vetas en el ejemplo anterior apuntan en la misma dirección, lo que contradice con claridad la geometría del pliegue. Esto ilustra muy bien el funcionamiento del proceso dinámico de la herramienta de vetas: primero se crea una veta y todos los componentes que la acompañan (segmentos de intervalo, puntos medios de contacto) en función de un conjunto de suposiciones iniciales, que luego se modifican para lograr el resultado deseado.
En este caso, el usuario selecciona una malla de referencia con la curva apropiada creada con las herramientas de la carpeta de mallas, y los segmentos del intervalo se vuelven a clasificar en función de ella.

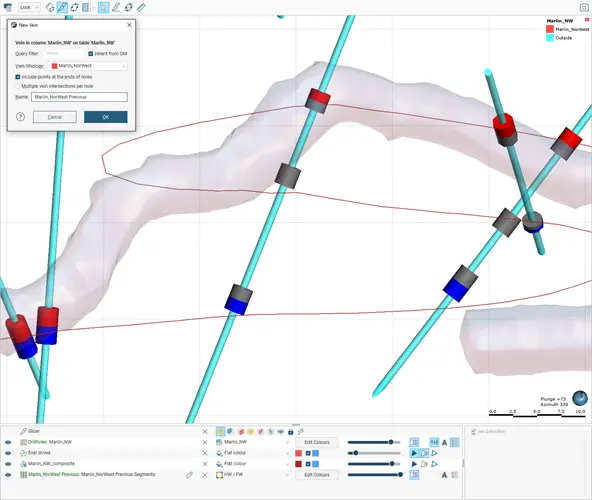

Comportamiento anterior

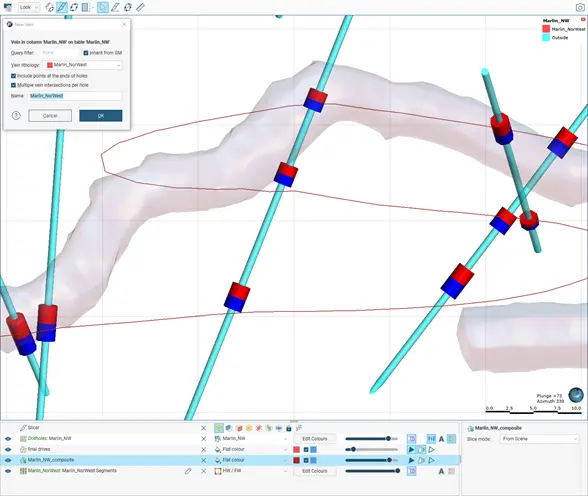

Comportamiento actual: clasificación inicial del segmento de vetas

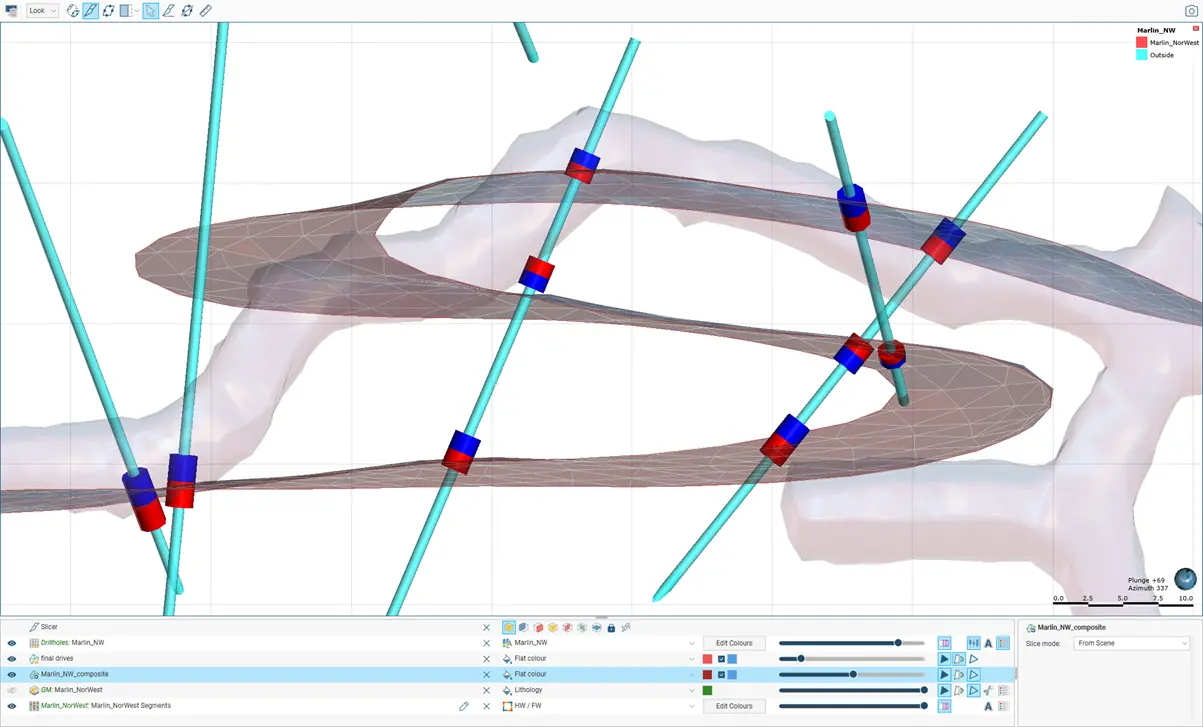

Comportamiento actual: después de seleccionar la ‘malla de referencia del cliente’

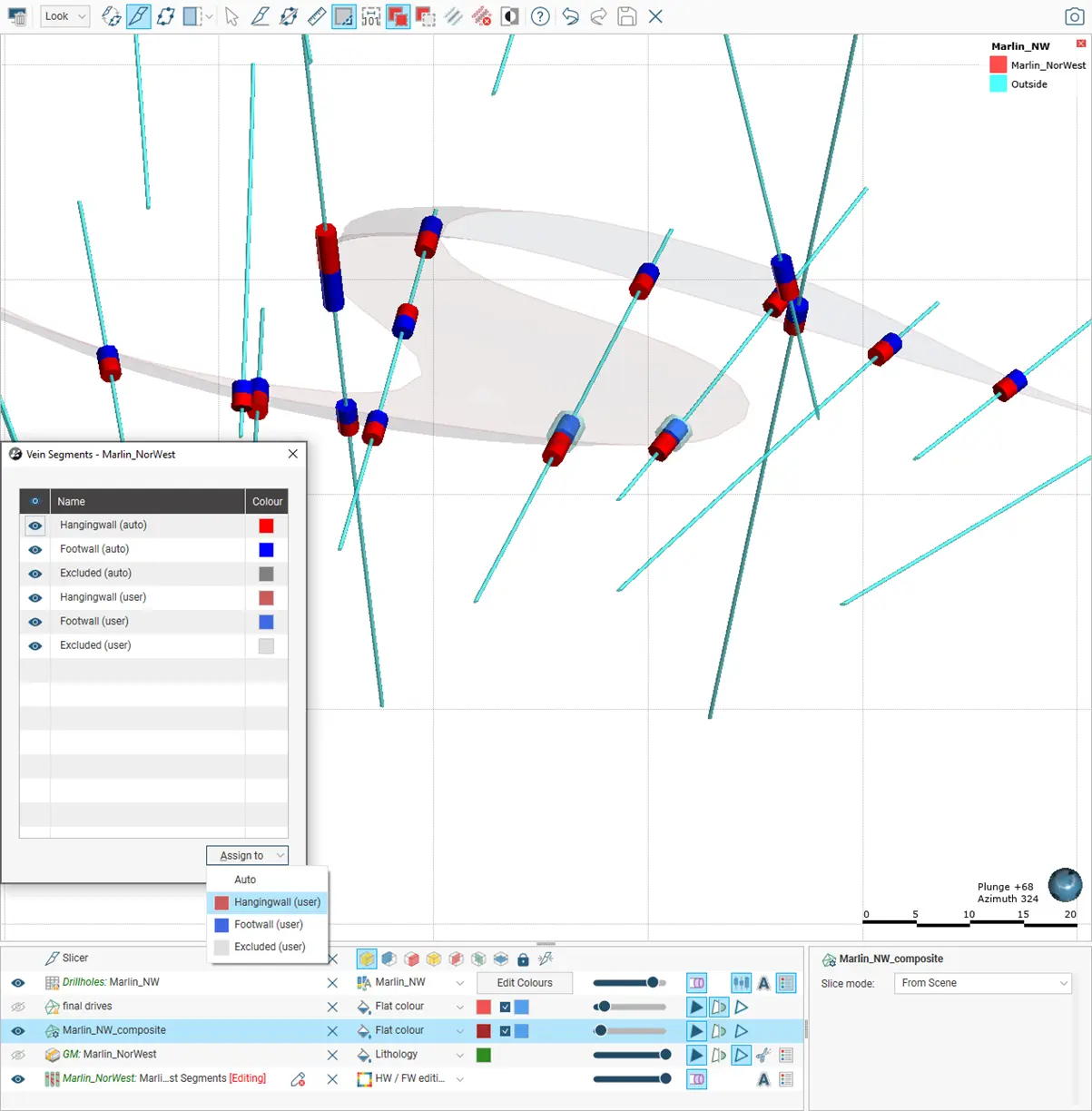

Edición en lote de segmentos de intervalo, puntos medios y acuñamientos
El cambio de comportamiento descrito anteriormente reduce en gran medida la cantidad de ediciones en escena necesarios para los segmentos de vetas, pero nunca los eliminará por completo. Ahora el proceso de edición es mucho más fácil con la implementación de la edición en lote de los segmentos de intervalo.
Esta nueva funcionalidad es tan intuitiva que apenas hace falta describirla. Basta con utilizar el botón de mostrar/ocultar para mostrar u ocultar los tipos de segmentos, usar la herramienta de selección para elegir el intervalo que se desea cambiar y asignar los valores a la categoría deseada, todo ello a través de una sencilla interfaz. Los puntos intermedios y acuñamientos son incluso más simples.
Un flujo de trabajo dinámico para modelar vetas complejas
- Depure los datos: Un precursor importante del uso de la opción de ‘intersecciones múltiples’ es asegurarse de que las selecciones de intervalos/códigos atraviesen las intersecciones de vetas en todo el ancho. Si hay fallas en la codificación continua, valores que faltan o intervalos que faltan, se generará una intersección con segmentos clasificados por CADA intersección discreta.
- Cree una superficie de referencia personalizada:
a. Cree un compuesto de categoría en función de la categoría de veta (por ejemplo, generar un único compuesto por intersección). Genere un filtro de consulta en función de la unidad ‘primaria’ para aislar los compuestos de vetas.
b. Cree ‘nuevos puntos medios de intervalo’ en función del compuesto anterior. Estos dos pasos garantizan que los datos utilizados para crear la superficie de referencia sigan siendo dinámicos.
c. Cree una ‘nueva malla a partir de puntos’ en función de lo anterior. Edite con discos estructurales según sea necesario.
d. (En el futuro, tendrá la opción de crear ‘Nueva malla’/‘De puntos medios de veta’, que reemplazará a los tres pasos anteriores). - Cree un modelo de vetas basado en la selección de categoría/intervalo de vetas. Asegúrese de haber marcado la opción ‘múltiples intersecciones de vetas por perforación’.
- Una vez creado el objeto de veta, edite ‘Superficie de referencia de veta’ y elija la malla que creó en el paso 4.
- Revise los segmentos de las vetas y edítelos según sea necesario
- Revise el modelo final de la veta y la resolución de la superficie.
Isosuperficie adaptativa
Por último, es importante mencionar que incorporamos la opción de ‘isosuperficie adaptativa’, disponible en la pestaña ‘Superficie’. Esta opción es valiosa para situaciones en las que se requiere una resolución detallada en torno a la información, como el muestreo de canales o el mapeo de caras, pero en las que puede aplicarse una resolución mucho más baja si los datos son menos densos, p. ej., en torno a la proyección periférica de una veta.
Tenemos pensado implementar nuevas mejoras de esta magnífica herramienta.
