Nuestros equipos del área técnica están formados por geólogos apasionados y con amplia experiencia de campo, que ahora dirigen sus esfuerzos a ayudar todos los días a los usuarios de Leapfrog Geo a resolver sus desafíos de modelado en 3D.
Por ello, les preguntamos qué consejos les podrían dar a los usuarios para ahorrar tiempo y aprovechar al máximo sus modelos.
N.º 1 ¿Quiere ver sus tablas de datos y perforaciones en una sola vista? Utilice la herramienta de correlación de perforaciones.
¿Tiene problemas para establecer correlaciones cuando los datos están mal integrados? Por lo general, es difícil ver varias tablas al mismo tiempo. La herramienta de correlación de perforaciones le permite ver y comparar muchas columnas y perforaciones en una vista 2D. Además, es una excelente manera de correlacionar sus datos numéricos con cualquier unidad de datos obtenida a través de las herramientas de agrupamientos, división y selección de intervalos.
Para utilizar esta herramienta, deberá crear un nuevo <em>Drillhole Set</em> (Conjunto de perforaciones) que contenga las perforaciones que le interese comparar. Puede hacerlo de dos maneras.
La primera consiste en seleccionar los collares uno por uno en la escena:
La segunda consiste en cortar la escena y hacer clic en <em>Select all visible collars</em> (Seleccionar todos los collares visibles) (Ctrl+A):
Este conjunto de perforaciones le permitirá ver las perforaciones que seleccionó en una vista 2D. Arrastre las columnas de perforación que le interesen a la pestaña <em>Correlation Set</em> (Conjunto de correlación), donde podrá visualizarlas como datos de puntos de fondo de pozo con datos de intervalo uno al lado del otro para facilitar su correlación.
La herramienta de correlación de perforaciones también le permite ver y trabajar con sus datos de varias formas diferentes. Por ejemplo, las perforaciones pueden visualizarse en elevaciones relativas del collar, que pueden habilitarse o deshabilitarse en la barra de herramientas.
También se puede personalizar, según sus necesidades, el formato de la información del título del encabezado, o pueden aparecer etiquetas de grosor de categoría correspondientes a datos litológicos o de otras categorías. Si trabaja con datos numéricos, también puede agregar mapas de colores y etiquetas personalizadas para transformar los datos en registros.
Esta herramienta también permite personalizar el ancho de las columnas para aprovechar al máximo la pantalla dentro de la pestaña de correlación. Las perforaciones individuales se pueden contraer, o todas las perforaciones se pueden expandir y contraer, lo que le permite supervisar el progreso mientras trabaja y asegurarse de que está viendo los datos específicos necesarios.
Por último, dispone de un filtro de profundidad, y el ajuste <em>Apply to all</em> (Aplicar a todo) permite una mayor facilidad de uso, lo que significa que los datos de perforación pueden representarse gráficamente como profundidad vertical real, además de profundidad de fondo de pozo. Si lo desea, los intervalos del eje de profundidad pueden editarse con mayor precisión para mejorar el comportamiento del ajuste.
Muy ingenioso, ¿no?
N.º 2 ¿Necesita simplificar grandes tablas de datos? Utilice la operación Módulo (%).
¿Sabía que el símbolo % tiene dos funciones en Leapfrog Geo? La primera es bastante conocida. Puede utilizar el símbolo % como valor comodín en <em>Query Filter</em> (Filtro de consulta).
Por ejemplo, HoleID LIKE EX19% mostrará cualquier nombre de perforación que empiece por “EX19” y vaya seguido de cualquier otro carácter.
Hay una función menos conocida que es el símbolo % que sirve como operación aritmética “Módulo”. Una operación Módulo calcula el resto después de dividir un valor por otro (a veces llamado “residuo”).
Tomemos dos valores distintos de cero o no negativos: A (el dividendo) y B (el divisor). El resto de A/B se conoce como N, el Módulo (también conocido como “Mod n”). Por lo tanto, esta operación nos dará el resto, en lugar del cociente entero real.
Esta operación Módulo es particularmente útil cuando se intenta simplificar grandes conjuntos de datos. Por ejemplo, supongamos que solo desea conservar uno de cada 5, 10 o incluso 50 puntos.
Con la operación Módulo ID%5=0, un filtro de consulta Leapfrog seleccionará solo cada 5.º valor. Cada fila de la tabla de un objeto tiene un número de identificación único y esta operación divide cada número de identificación de fila por el valor designado (“5” en este ejemplo) y conservará los valores con un resto de 0.
Nota: ¡No se deje llevar por la tentación de utilizar esta consulta para la topografía! Le recomendamos que utilice <em>Error Threshold in Triangulated Meshes</em> (Umbral de error en mallas trianguladas) para simplificar grandes conjuntos de datos topográficos, quitando los puntos que no contribuyen significativamente a la forma de la superficie.
Esto le permitirá obtener una visión completamente diferente y, por lo general, útil de sus datos modelados.
N.º 3 ¿Quiere pasar al siguiente nivel en la edición de superficies? Pruebe los filtros de límite.
Desactivar el filtro de límite permite a Leapfrog utilizar datos fuera del límite del modelo o del límite del error para influir en la superficie. Si una superficie no está haciendo lo que usted espera que haga, recuerde que el filtro de límite está activado de forma predeterminada y que desactivarlo puede ayudar.
En la imagen a continuación, la superficie de color azul oscuro no está respetando los puntos de edición que se agregaron para quitar una franja no deseada de unidad azul que aparecía a lo largo de la falla.
El motivo por el que no se respetan estos puntos de edición es que la topografía se utiliza como límite superior del modelo y, de forma predeterminada, el modelo filtra los datos introducidos más allá de este límite.
Esto quiere decir que los puntos que se agregaron no pueden incidir en la superficie de color azul del modelo geológico hasta que se desactive el filtro de límite.
Haga doble clic en la superficie de interés en <em>Project Tree</em> (Árbol de proyecto), vaya a la pestaña <em>Surfacing</em> (Superficie) y seleccione <em>Off</em> (Desactivar) en el menú desplegable <em>Boundary filter</em> (Filtro de límite).
Una vez hecho esto, Leapfrog utiliza puntos de datos fuera del límite del modelo (o bloque de falla) para incidir en el modelo geológico, como se ve a continuación en el antes y el después:
Así es como se ve la perspectiva original del cortador después de desactivar el filtro de límite:
Esto también es muy útil para controlar qué unidades tienen fallas entre los bloques de falla. Si tiene un conjunto de diques que fueron emplazados después de la falla, puede desactivar el filtro de límite concretamente para estas unidades de diques, y sus diques aparecerán sin fallas y continuos a través de los límites de sus bloques de falla.
Introduzca el límite y todos los datos de la superficie problemática en la escena y compruebe si los datos están dentro del límite.
Si hay datos fuera del límite, es posible que sea necesario desactivar o personalizar los ajustes del filtro de límite para entradas específicas a una superficie.
N.º 4 ¿Perdió su cortador al editar polilíneas 2D? Establezca el cortador en la línea 2D seleccionada.
¿Ha trazado una línea 2D a la que ahora necesita volver y editar, pero no recuerda cómo estaba colocado su cortador? Por fortuna, existe una forma rápida y sencilla de establecer el cortador en la línea 2D seleccionada.
En primer lugar, regrese a la orientación original del cortador para editar la polilínea sin mover ninguno de los nodos fuera del corte.

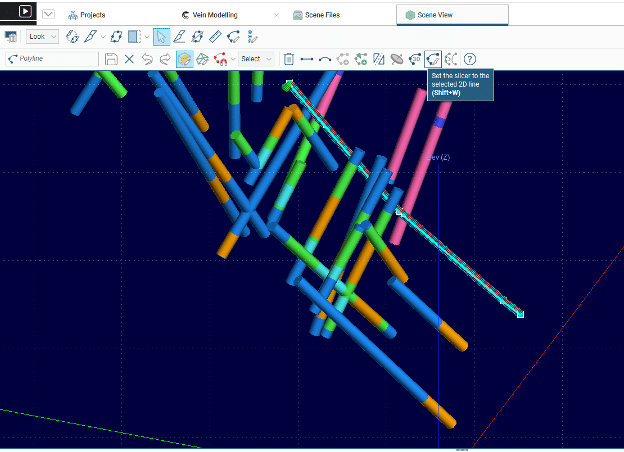

A continuación, haga doble clic en la línea para seleccionarla y pulse el botón Set the slicer to the selected 2D line (Establecer el cortador en la línea 2D seleccionada) de la barra de herramientas [Shift+W (Mayús+W)]. Esto hará que se abra el cortador (o que se vuelva a colocar el cortador si ya estaba abierto) para que quede alineado con la polilínea.
Nota: Esta función solo es aplicable a las líneas 2D que se dibujaron en un plano del cortador. El botón aparece desactivado para las líneas 3D que se dibujaron directamente sobre objetos.
Ahora puede mover fácilmente los nodos o segmentos de línea sin sacarlos del plano del cortador. ¡Listo!
Esperamos que estos consejos y sugerencias le ayuden a aprovechar al máximo Leapfrog Geo y a agilizar sus flujos de trabajo para que pueda emplear menos tiempo en procesar datos y más en interpretar la geología.
