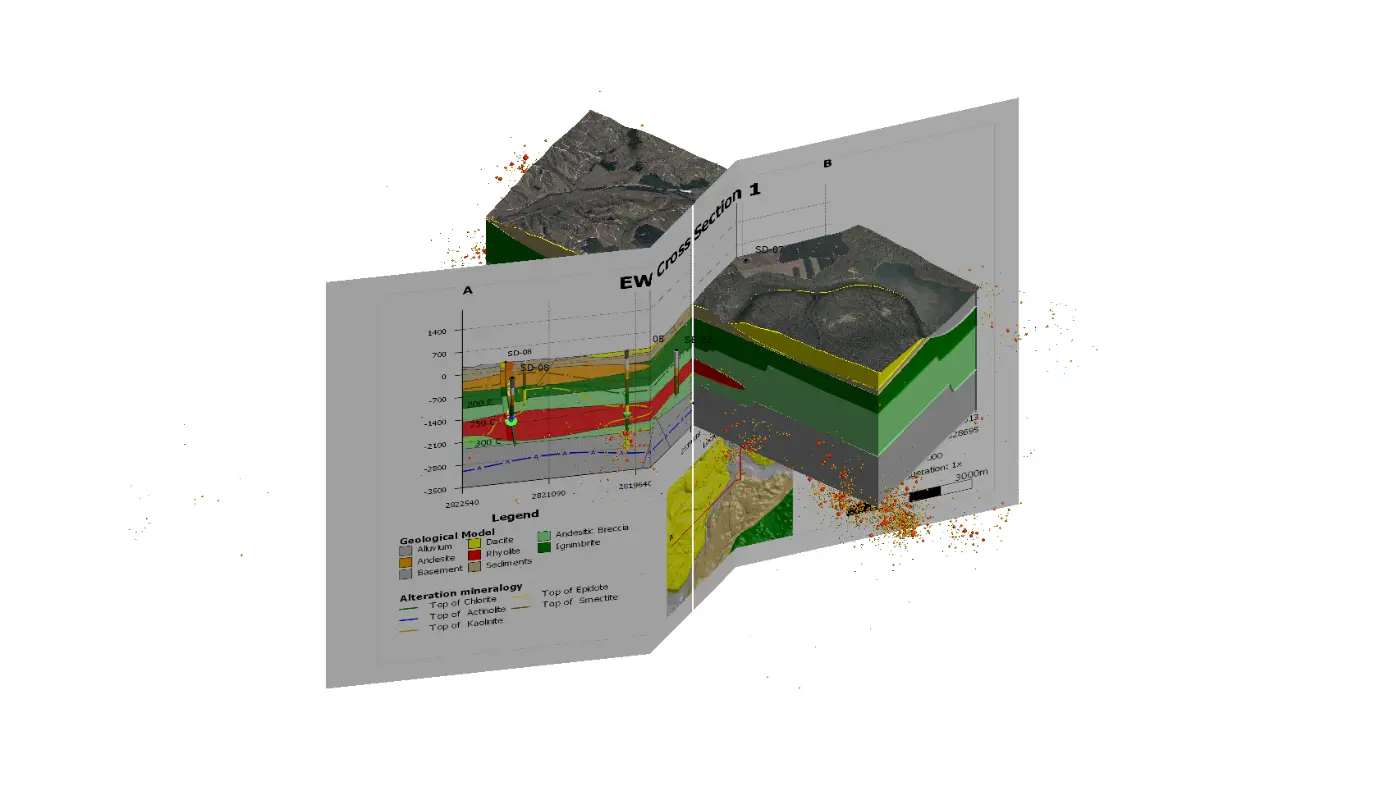

Las herramientas de sección en Leapfrog son una forma eficaz de analizar datos modelados a la vez que permiten un flujo de trabajo dinámico. En esta nueva versión, presentamos importantes mejoras en nuestras herramientas de sección, incluidas las siguientes:
- Optimización del flujo de trabajo para crear nuevos diseños de sección.
- Proyección de objetos nuevos en los diseños de sección.
- Mejoras en las secciones horizontales para generar planes de ubicación de sitios y secciones.
- Nueva herramienta de secciones longitudinales.
Flujo de trabajo optimizado
En la versión más reciente de Leapfrog, ahora podrá agregar objetos directamente en el editor de diseño de sección. Ya no es necesario evaluar primero el objeto en el árbol del proyecto y, luego, agregar el objeto al diseño. Esto optimiza el proceso de creación de diseños de sección y evita la necesidad de establecer el tamaño de página y agregar evaluaciones antes de ingresar en el editor de diseño de sección.
Además, ahora es más fácil evaluar superficies y modelos en la sección a través de un único diálogo en el árbol del proyecto. Hay una clara distinción entre la evaluación en una sección —para exportarla como diseño o verla en la escena— y la creación de un diseño de sección con la finalidad de que los diferentes flujos de trabajo y tareas sean más intuitivos.
Nuevas proyecciones
La proyección de sondajes es necesaria para visualizar datos observacionales junto a la interpretación de su modelo. En esta versión, ampliamos las proyecciones a puntos, líneas y datos estructurales, de modo que ahora también pueden proyectarse en un diseño de sección. Además, ahora es posible agregar subconjuntos filtrados de tablas de intervalos en el diseño de sección y aplicar diferentes estilos a cada subconjunto.
Puntos

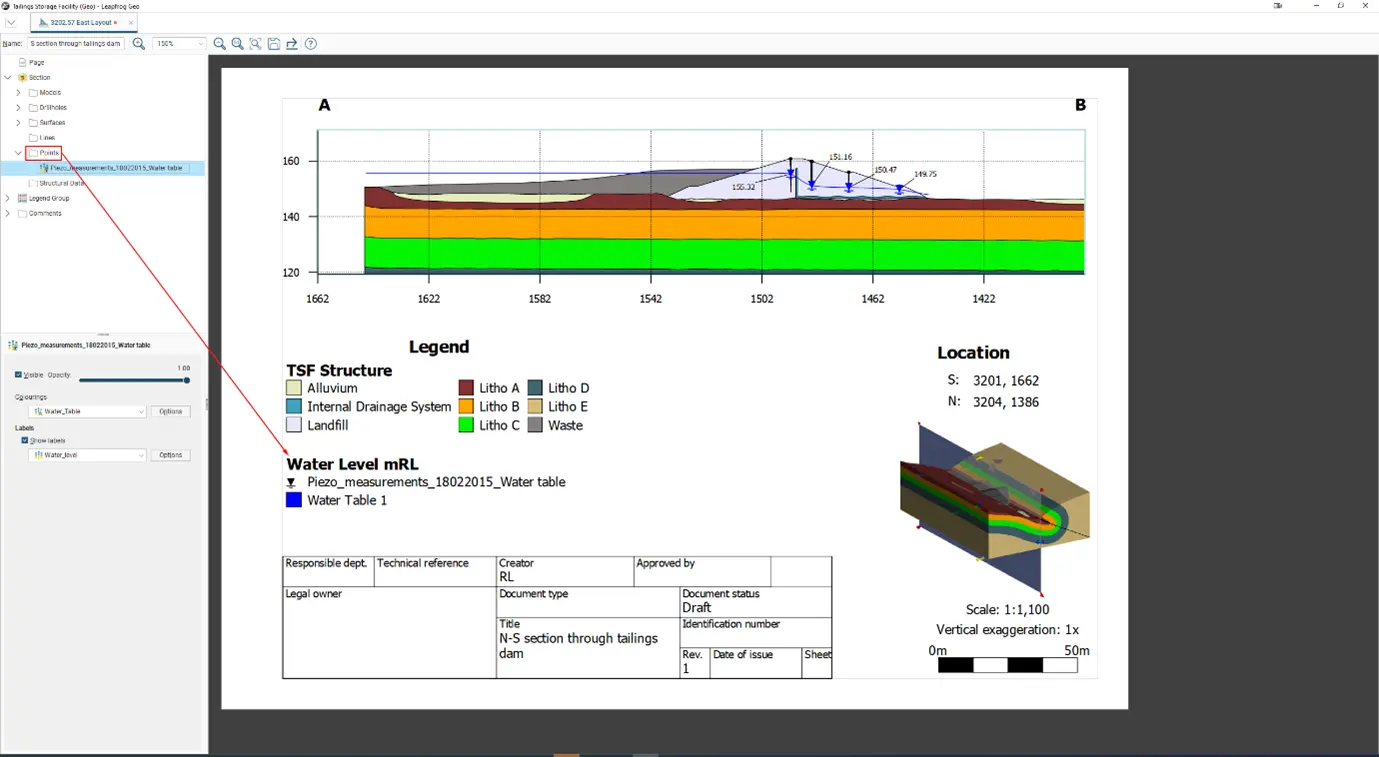

Se incorporó una nueva carpeta en el editor de diseño de sección para que puedan proyectarse las tablas de puntos en Leapfrog, incluidas las tablas de fondo del pozo, SIG y geofísicas. Ahora se admite la capacidad de visualizar las mediciones del nivel del agua junto a las superficies piezométricas incorporadas en Leapfrog. Además, al utilizar opciones de estilo, etiquetas y filtros de consulta, pueden visualizarse en el mismo diseño de sección varias mediciones del nivel del agua subterránea registradas en distintas ocasiones.
Ahora, los siguientes tipos de datos serán más fáciles de comunicar a través de los diseños de sección:
- Resultados de datos de análisis de laboratorio.
- Sección transversal a través de una nube de puntos de inspección aérea con codificación de color por banda de altura.
- Un subconjunto de resultados de CPT del fondo del pozo.
Líneas

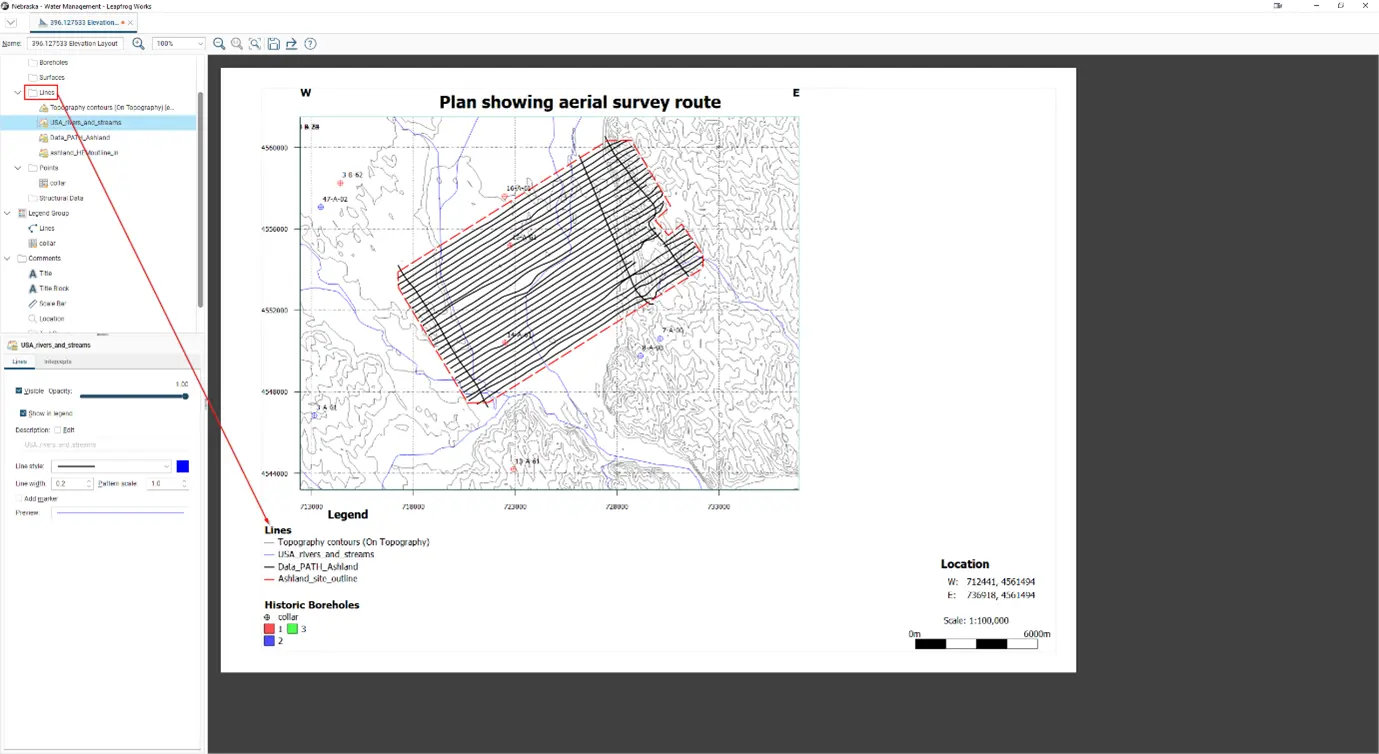

Ahora incorporamos una funcionalidad que le permite proyectar líneas, por lo que ahora la herramienta no solo se limita a mostrar los puntos donde se intersecan las líneas con la sección transversal. Ahora es posible proyectar datos de alineación, SIG, diseño o polilínea en un diseño de sección a distancia, o recortar la proyección mediante una distancia predefinida desde la sección. Una vez proyectada la línea, ahora es posible modificar el estilo, el ancho y el color de la línea con las mismas opciones que una evaluación de la superficie.
Datos estructurales

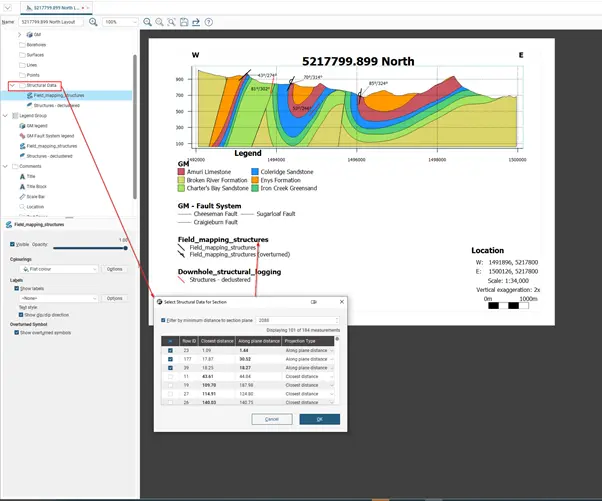

Al igual que con los puntos, se incorporó una nueva carpeta en la pestaña de diseño de sección para que puedan proyectarse las tablas de datos estructurales en el diseño de sección. El tipo de proyección puede ser “distancia a lo largo del plano” —donde el disco estructural se proyecta hasta el punto en el que el plano del disco estructural se interseca con el plano de la sección— o “distancia más cercana” —cuando el disco estructural se proyecta a lo largo del vector más cercano a la sección—. Es probable que el tipo de proyección “distancia más cercana” se utilice principalmente con las mediciones estructurales del fondo del pozo para indicar la variación en el fondo del pozo, mientras que se utilizará la “distancia a lo largo del plano” para visualizar los datos estructurales en su entorno geológico. Pueden mostrarse diferentes conjuntos utilizando distintos colores por columna de categoría o aplicando filtros de consulta para agregar varios subconjuntos de una tabla de datos estructurales.
Para las mediciones volcadas, que son discos estructurales con polaridad negativa en la escena, se dibuja de forma automática un símbolo de volcado. Esta opción puede desactivarse en las propiedades.
Combinar nuevos tipos de evaluación en un plan

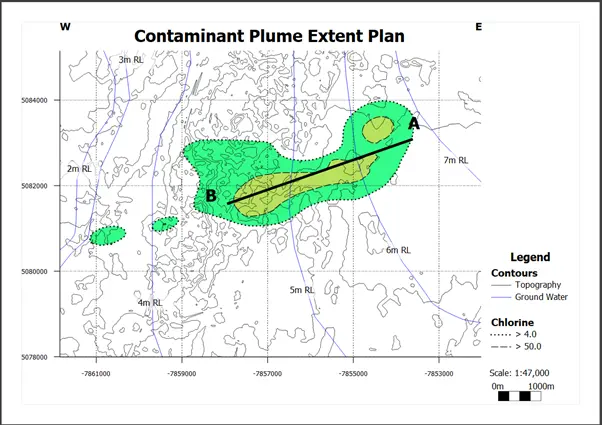

La combinación de los nuevos métodos de proyección permite generar planos básicos de ubicación de sitios o secciones mediante la creación de una sección horizontal. Los datos de líneas SIG importados pueden proyectarse como líneas, y las ubicaciones de collar pueden proyectarse como puntos con el ID de perforación como una etiqueta. Lamentablemente, en esta versión no fue posible incorporar contornos como un tipo de línea proyectable, por lo que, por el momento, los contornos creados en Leapfrog deberán exportarse y, luego, reimportarse para que la proyección sea posible. Tenemos previsto permitir que los contornos se analicen en los diseños de sección en una versión futura.
Las secciones largas son las nuevas secciones de vallas

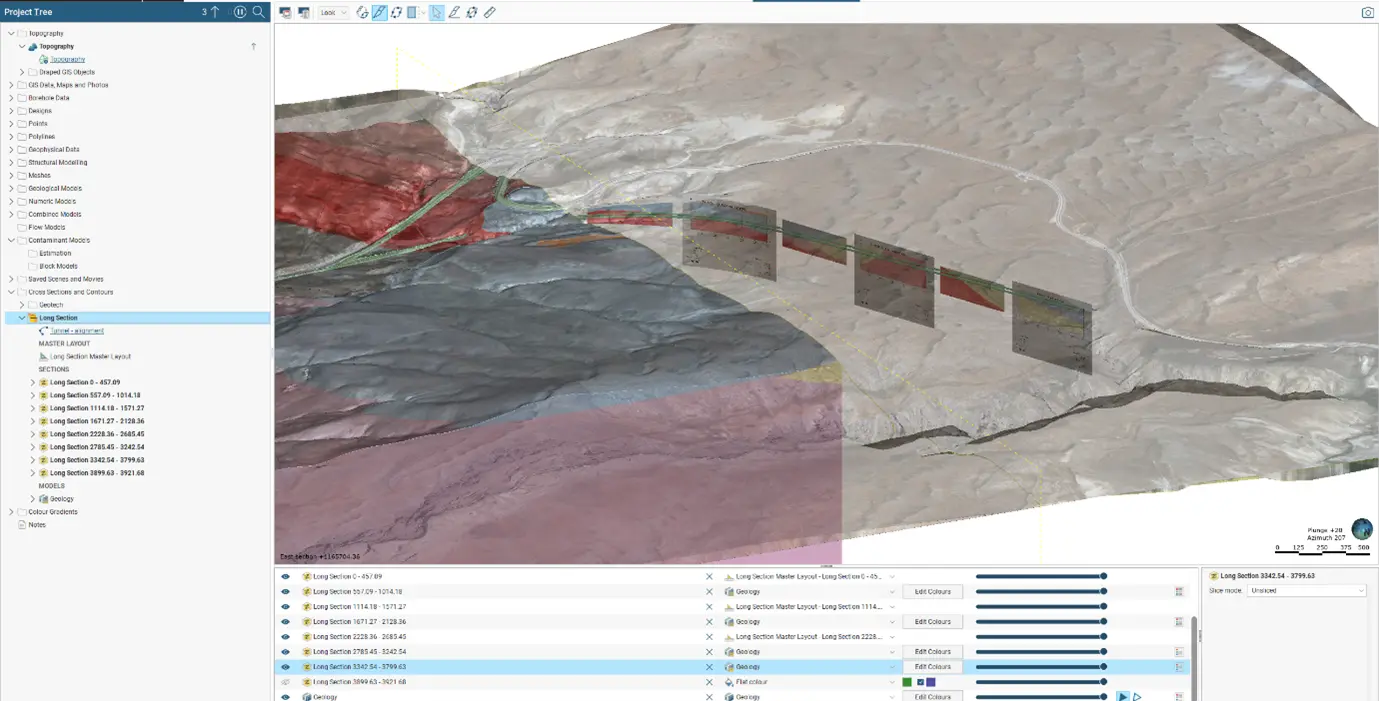

Un nombre nuevo implica una funcionalidad adicional. Las secciones largas ahora le permiten elegir en qué punto comienza y termina la sección larga en la polilínea de entrada, la línea SIG, la alineación o la línea de diseño. Esto significa que ahora es más fácil crear secciones largas a lo largo de estructuras lineales (como proyectos de infraestructura de carreteras, ferrocarriles o tuberías), que suelen tener amplias relaciones de extensión y profundidad de proyecto, de modo que se ajusten a una sola página con una escala realista. El requisito de “manipular” el diseño de sección es cosa del pasado.
Para complementar lo anterior, implementamos el concepto de secciones secundarias siguiendo el excelente ejemplo de las secciones de alineación en serie. Esto significa que ahora es posible crear una sección larga utilizando múltiples líneas, como la posición predefinida de las secciones a través de una estructura específica (es decir, presa de relaves o superficies excavadas) o subdividir de forma automática una línea que luego crea una sección secundaria para cada segmento a intervalos específicos. Los diseños de secciones principales pueden crearse y vincularse con una sección secundaria específica con los ajustes de diseño aplicados y actualizados de forma dinámica cuando se hacen cambios. Cada sección secundaria individual puede tener su propio diseño de sección que puede copiarse en otras secciones.
